CM-6: Co odróżnia profesjonalną maskę ochronną od zwykłych rozwiązań dla cywilów

Na pierwszy rzut oka możesz nie zauważyć różnicy. Pełnotwarzowa osłona, gumowa część twarzowa, kilka pasków i filtr z boku. Jednakże w przypadku masek ochronnych wygląd niewiele mówi o ich rzeczywistych zdolnościach. Różnice tkwią w konstrukcji, użytych materiałach, szczelności lub oporze oddechowym – a przede wszystkim w tym, co producent potrafi udokumentować o swojej masce.

Na czeskiej masce ochronnej CM-6 od firmy AVEC pokażemy, jak rozpoznać profesjonalną maskę ochronną, co oznacza certyfikacja EN 136 Klasa III i dlaczego przy wyborze nie wystarczy skupiać się tylko na filtrze.

Profesjonalnej maski po wyglądzie nie rozpoznasz

Solidna konstrukcja, duże pole widzenia i gwint do filtra sprawiają przekonujące wrażenie na pierwszy rzut oka. Same w sobie jednak praktycznie nic nie mówią o tym, jak dobrze maska przylega, jaki stawia opór oddechowy ani czy jej materiały wytrzymają warunki, do jakich ma być przeznaczona.

W przypadku profesjonalnych środków ochrony dróg oddechowych pracujemy z mierzalnymi właściwościami. Monitoruje się na przykład szczelność, opór oddechowy, pole widzenia, odporność mechaniczną i termiczną lub funkcje zaworów. Równie ważne jest, aby wiedzieć, według jakiej normy została przetestowana maska i  do jakiego zastosowania jest rzeczywiście przeznaczona.

CM-6 to pełnotwarzowa maska ochronna produkcji czeskiej. W połączeniu z odpowiednim filtrem lub aparatem oddechowym jest przeznaczona do ochrony oczu, twarzy i dróg oddechowych. Producent poleca ją do użycia przeciwko toksycznym przemysłowym chemikaliom (TIC), bojowym środkom chemicznym (CWA), aerozoli, radioaktywnemu pyłowi i czynnikom biologicznym.

I tutaj warto podkreślić jedną rzecz: sama maska nie odfiltruje żadnej z tych substancji. Maska, filtr i prawidłowe dopasowanie tworzą jeden system ochronny. Nawet najlepsza maska z niewłaściwie dobranym filtrem nie rozwiąże problemu.

Jakość profesjonalnej maski ochronnej nie jest determinowana przez pojedynczy parametr. Szczelność, wytrzymałość materiałów, pole widzenia, opór oddechowy oraz kompatybilność z filtrami muszą się połączyć w jedną funkcjonalną całość. Foto: Rigad

EN 136 Klasa III: co to vlastně znamená?

Na stronie produktu oznaczenie EN 136:1998 Klasa III wygląda trochę jak jedna z tych technicznych skrótów, które większość ludzi pomija bez większego zainteresowania. W tym przypadku byłoby to szkoda.

EN 136 to europejska norma dla masek pełnotwarzowych używanych jako element ochrony dróg oddechowych. Określa ona ich wymagania, metody testowe oraz oznaczenia, a także rozróżnia trzy klasy:

• Klasa I – maski do lekkiego użytku,
• Class II – maski do użytku ogólnego,
• Klasa III – maski do specjalnego użytku.

CM-6 należy do trzeciej klasy.

Nie oznacza to jednak, że „Class III filtruję trzykrotnie lepiej niż Class I”. Klasa maski nie określa skuteczności filtracji – tę kwestię rozwiązuje zastosowany filtr. Norma dotyczy samej maski i jej konstrukcji.

W Klasie III określone są wymagania związane z użytkowaniem w trudniejszych warunkach, na przykład odporność na promieniowanie cieplne. Norma dotyczy również wymienności wybranych części, jeśli nie są integralną częścią maski – na przykład wizjera, systemu zaciskowego, zaworów, złączy lub membrany dźwiękoprzepuszczalnej.

Określenie EN 136 Klasa III nie jest zatem dodatkiem marketingowym. Oznacza, że maska przeszła zdefiniowane testy i spełnia konkretne wymagania dla swojej kategorii.

Nawet najlepszy filtr nie pomoże, jeśli maska nie jest szczelna

W przypadku masek ochronnych powietrze powinno idealnie przechodzić jedną drogą – przez system przeznaczony do jego filtracji. Jeśli znajdzie skrót pomiędzy twarzą a linią uszczelniającą maski, jakość podłączonego filtra już sytuacji nie uratuje.

CM-6 wykorzystuje krawędź uszczelniającą z gumy bromobutylowej i sześciopunktowego systemu mocowania. Jest produkowany w uniwersalnym rozmiarze, który producent określa jako odpowiedni dla większości dorosłej populacji,  z wyjątkiem osób o wyjątkowo małej twarzy.

Uniwersalny rozmiar nie oznacza uniwersalnie gwarantowanej szczelności. Na wynik wpływa kształt twarzy, prawidłowe założenie oraz stan samej maski. Dlatego producent wymaga przed użyciem kontroli maski oraz sprawdzenia jej szczelności.

Dokładnie dopasowanie dobrze pokazuje, dlaczego nie jest rozsądne oceniać środek ochronny na podstawie jednego imponującego parametru. Filtr, maska i użytkownik działają jako jeden system – a poziom ochrony może obniżyć najsłabsze ogniwo.

Dlaczego w przypadku profesjonalnej maski ważny jest również materiał?

Bromobutylowa guma może nie być parametrem, dla którego ktoś wieczorem otwiera katalog produktowy. W przypadku maski ochronnej, użyty materiał odgrywa znacznie ważniejszą rolę niż tylko zapewnienie elastyczności kołnierza i jego komfortowego dopasowania.

Materiał musi długoterminowo spełniać swoją funkcję, opierać się warunkom, do których maska jest przeznaczona oraz umożliwiać jej konserwację i dekontaminację. CM-6 jest według producenta użyteczna w zakresie temperatur od -30 °C do +70 °C. Jej konstrukcja umożliwia czyszczenie i dezynfekcję, a instrukcja określa, jakie środki i procedury można stosować.

Ważne jest również to, co dzieje się z maską, gdy jej nie używasz. Przy spełnieniu określonych warunków producent wskazuje na całkowity okres przechowywania i użytkowania do 20 lat od daty produkcji. Przy długoterminowym przechowywaniu zaleca co pięć lat sprawdzać zawory wdechowe i wydechowe oraz przeprowadzać test szczelności.

Innymi słowy: profesjonalna maska to nie jest wyposażenie, które odłożysz do piwnicy na dwadzieścia lat i potem automatycznie oczekujesz stuprocentowej funkcjonalności.

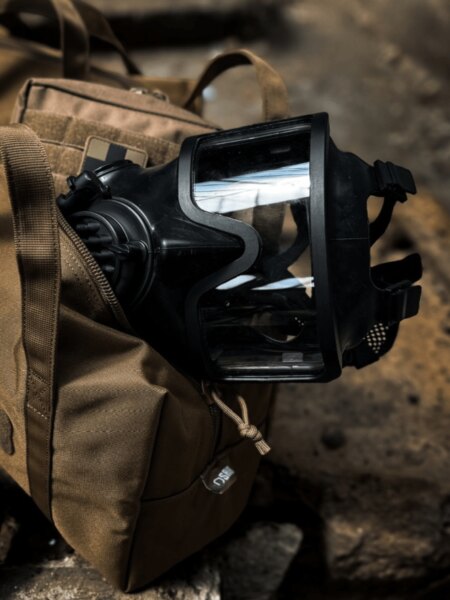

Solidny wygląd sam w sobie nie mówi wiele o poziomie ochrony. W profesjonalnych maskach decydują przede wszystkim zweryfikowane właściwości konstrukcji, szczelność, użyte materiały i spełnienie odpowiednich norm. Foto: Rigad

Pole widzenia to nie tylko kwestia wygody

Panoramiczna soczewka CM-6 to jedna z rzeczy, które zauważysz natychmiast. Jest wykonana z poliwęglanu, a producent podaje dla niej efektywne pole widzenia 77% oraz pole widzenia obuocznego 84%.

Dlaczego dwie dane?

Efektywne pole widzenia wyraża zakres przestrzeni, którą użytkownik może postrzegać podczas noszenia maski. Pole widzenia obuocznego oznacza obszar, który jednocześnie widzą oba oczy. Właśnie wspólny obraz obu oczu odgrywa ważną rolę w percepcji przestrzennej i ocenie odległości.

Podczas pracy w spokoju  kilka procent pola widzenia nie musi mieć kluczowego znaczenia. Podczas poruszania się w nieznanym miejscu, obsługi sprzętu lub obserwacji wydarzeń wokół może ograniczone widzenie peryferyjne oznaczać znacznie większą komplikację.

W profesjonalnej masce wizjer nie jest tylko przezroczystą częścią, przez którą „jakoś widać”. Jest to jeden z parametrów, który można zmierzyć i porównać.

Opór oddechowy odczuwasz głównie podczas wysiłku.

Podczas oddychania przez maskę ochronną powietrze musi pokonać pewien opór. Podczas spokojnego stania nie musi to być nic dramatycznego. Wystarczy jednak zwiększyć tempo, a różnica zaczyna być znacznie bardziej odczuwalna.

Producent przy CM-6 podaje maksymalny opór wdechowy samej maski 30 Pa przy przepływie 30 l/min oraz 100 Pa przy 95 l/min. Maksymalny opór wydechowy wynosi 60 Pa przy 30 l/min.

Dwa różne przepływy nie są w dokumentacji technicznej tylko po to, aby tabela wyglądała bardziej imponująco. Osoba podczas spokojnego oddychania i wysiłku fizycznego potrzebuje diametralnie różnej ilości powietrza przez maskę. Im wyższa wentylacja, tym bardziej konstrukcja dróg wdychania i wydychania wpływa na rezultat.

Trzeba przy tym odróżniać opór samej maski i opór całego zestawu. Podłączony filtr stanowi dodatkową przeszkodę dla przepływu powietrza, a wynikowy opór zależy również od jego konstrukcji i stanu.

Różnice w oporze oddechowym ujawnią się w pełni dopiero podczas wysiłku fizycznego. Przy szybkim ruchu lub ciężkiej pracy przez maskę przepływa znacznie większa objętość powietrza niż przy spokojnym oddychaniu.

Kiedy maska zamienia cię w Dartha Vadera zamkniętego w beczce

Maska ochronna może idealnie przylegać, zapewniać dobrą widoczność, a mimo to stwarzać dodatkowy problem: inni przestają cię rozumieć.

Kto kiedykolwiek próbował mówić przez źle zaprojektowaną maskę, zna rezultat. Coś pomiędzy mamrotaniem a Darthem Vaderem zamkniętym w beczce. W normalnej sytuacji może być to zabawne. Podczas przekazywania instrukcji w hałaśliwym otoczeniu już znacznie mniej.

CM-6 dlatego wykorzystuje przepuszczalną wkładkę, a producent wskazuje na niej zrozumiałość mowy co najmniej 95%.

Jeśli sam transfer głosu nie wystarcza, system można rozszerzyć o akcesoria komunikacyjne. AVEC oferuje na przykład wykonanie z konektorem 3,5 mm i wariant dla systemów PELTOR. Adapter zastępuje pokrywę zaworu wydechowego, a zintegrowany mikrofon wychwytuje głos przechodzący przez membranę wydechową. System można w zależności od konfiguracji połączyć z zestawem słuchawkowym lub PTT.

Komunikacja może na pierwszy rzut oka wydawać się dodatkową cechą. W profesjonalnym zaangażowaniu, gdzie kilka osób koordynuje swoje działania, umiejętność przekazywania zrozumiałych poleceń jest jednak częścią funkcjonalności całego wyposażenia.

Profesjonalna maska ochronna musi umożliwiać użytkownikowi nie tylko oddychanie, ale także widzenie, komunikację i pracę z innym wyposażeniem. To właśnie podczas ruchu i aktywności fizycznej w pełni ujawnia się pole widzenia, opór oddechowy i ogólna ergonomia maski. Foto: Rigad

Standardowy gwint nie oznacza uniwersalnego filtra

CM-6 używa standardowego połączenia gwintowanego Rd 40 × 1/7" zgodnie z EN 148-1. Konstrukcja pozwala na umieszczenie filtra po lewej lub prawej stronie maski.

Standardowe połączenie jest praktyczne, ponieważ nie wiąże użytkownika z jednym konkretnym typem filtra. Jednocześnie jednak skłania do jednego niebezpiecznego uproszczenia.

Gdy filtr pasuje do gwintu, nie oznacza to automatycznie, że chroni przed tym, co aktualnie znajduje się w powietrzu.

Częściowe, przeciwgazowe i kombinowane filtry mają różne przeznaczenia, a konkretny filtr należy zawsze dobrać w zależności od charakteru niebezpiecznej substancji, jej stężenia i warunków użytkowania.

A istnieje jeszcze jeden limit, którego żaden lepszy filtr nie rozwiąże. Filtr zatrzymuje zanieczyszczenia z powietrza, ale nie produkuje tlenu. Producent zatem określa użycie CM-6 z środkiem filtrującym tylko w atmosferze zawierającej co najmniej 17% obj. tlenu. W środowisku z niedoborem tlenu konieczne jest użycie odpowiedniego izolacyjnego urządzenia oddechowego.

CM-6M: kiedy potrzebujesz pozostać w masce dłużej

Oprócz podstawowego CM-6 dostępny jest również CM-6M, który bazuje na tej samej konstrukcji, ale dodaje system przyjmowania płynów.

Jego znaczenie jest proste: umożliwić użytkownikowi picie bez konieczności zdejmowania maski i tym samym przerywania ochrony. Według instrukcji producenta system picia można podłączyć do specjalnie wyposażonej butelki lub systemu nawadniającego CamelBak.

Przy krótkim użyciu może to być detal. Jednak wraz ze wzrostem czasu noszenia możliwość uzupełniania płynów bez zdejmowania maski staje się znacznie bardziej interesująca.

Podobne elementy pokazują, że profesjonalna maska ochronna nie jest zaprojektowana tylko z pytaniem „czy ochroni użytkownika?”, ale także „czy użytkownik może w niej naprawdę pracować?”

Profesjonalna maska to cały system

Gdzie więc przebiega granica między profesjonalną maską ochronną a produktem, który jedynie na taką wygląda?

Nie ma jednej prostej odpowiedzi. A być może to właśnie najważniejszy punkt całego artykułu.

Dla CM-6 można jej właściwości potwierdzić konkretnymi danymi. Wiemy, zgodnie z jaką normą została przetestowana, do jakiej klasy należy, z czego jest wykonana, jaki ma opór oddechowy i pole widzenia, oraz jakie są jej granice operacyjne. Producent jednocześnie określa zasady użytkowania, kontroli, konserwacji oraz przechowywania.

To jest znacznie ważniejsze niż solidny wygląd lub długa lista zagrożeń na opakowaniu.

W przypadku środka ochronnego, od którego zdrowie lub życie mogą zależeć w krytycznej sytuacji, nie wystarczy, że wygląda jak maska gazowa. Musisz wiedzieć, przeciwko czemu cały system jest naprawdę przeznaczony, jak został przetestowany, jakie ma ograniczenia – i czy możesz polegać na jego deklarowanych właściwościach.

Czytaj dalej: Nawet wysokiej jakości maska ochronna nie będzie działać prawidłowo, jeśli popełnisz błąd przy jej zakładaniu, wybierzesz niewłaściwy filtr lub zaniedbasz konserwację. W artykule 9 najczęstszych błędów przy używaniu maski ochronnej przyjrzymy się, czego unikać w praktyce.
